Headshell in Grafite per EMT


Con vero piacere Audiosilente introduce il porta testina in grafite per bracci con attacco Emt.

La grafite essendo un materiale isotropico rappresenta la massima espressione per la realizzazione di uno portatestina.

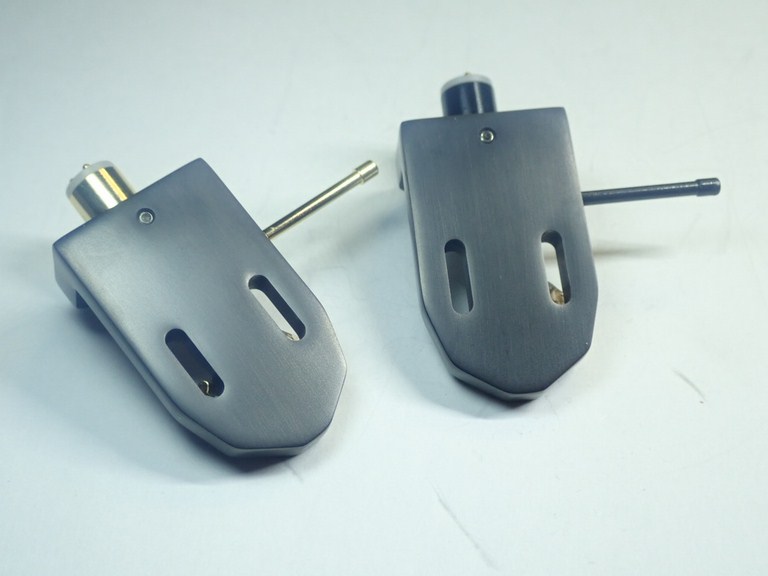

Realizzato in grafite isostatica made in Japan a controllo numerico, lo spessore del porta testina è di circa 4.9 mm. la parete posteriore pur essendo di 5 mm presenta una depressione realizzata in alluminio che permette allo stesso di avere uno spessore posteriore di soli  3 mm. Il connettore del braccio entrerà nel connettore del porta testina di 2 mm.

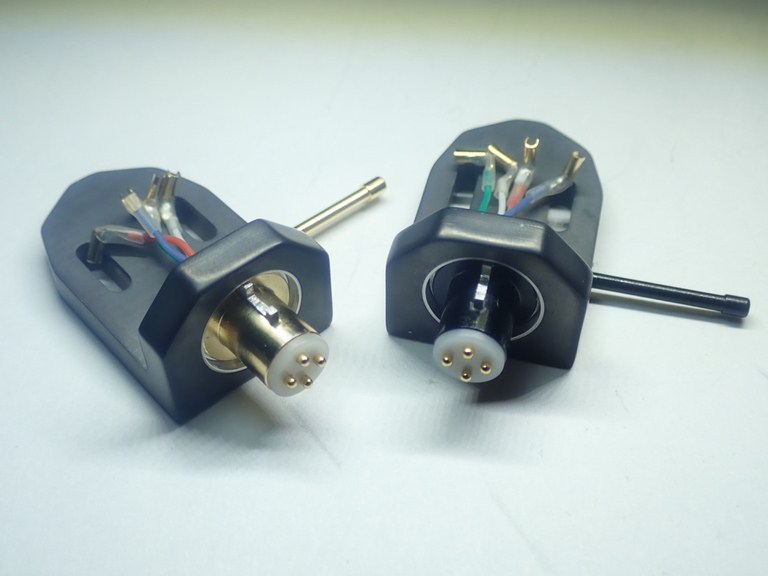

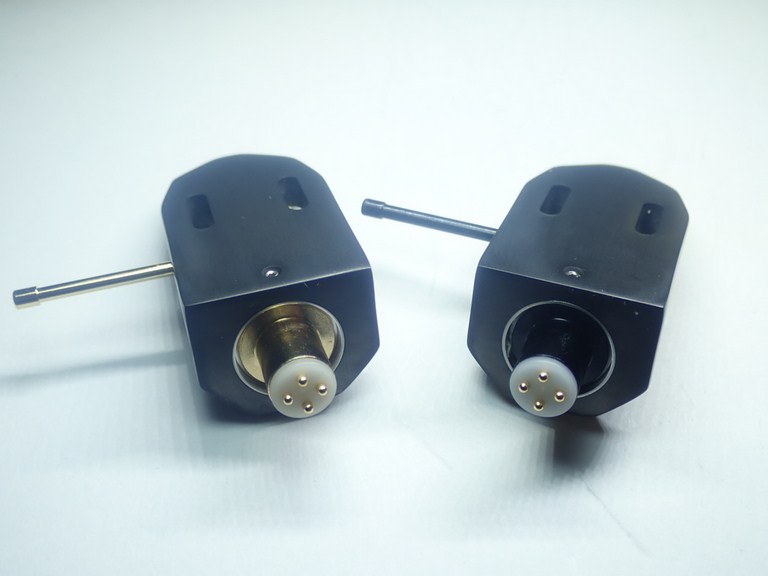

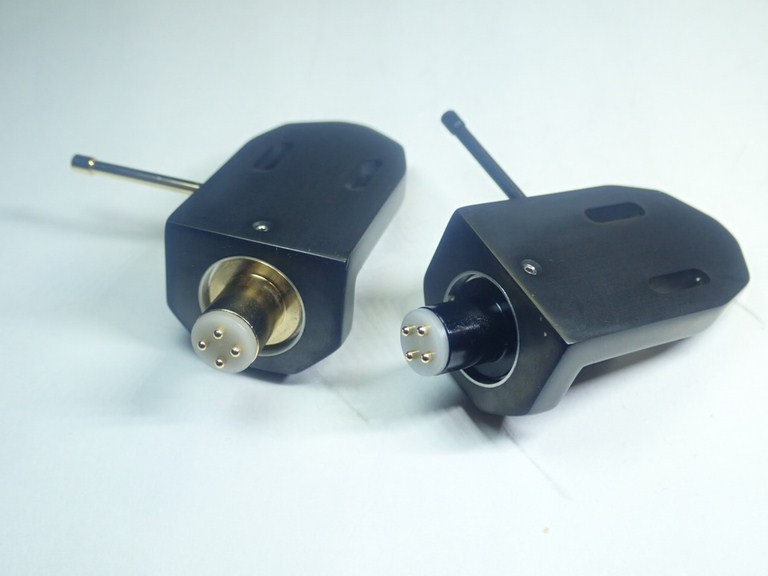

Il portate testina viene fornito in 2 configurazioni

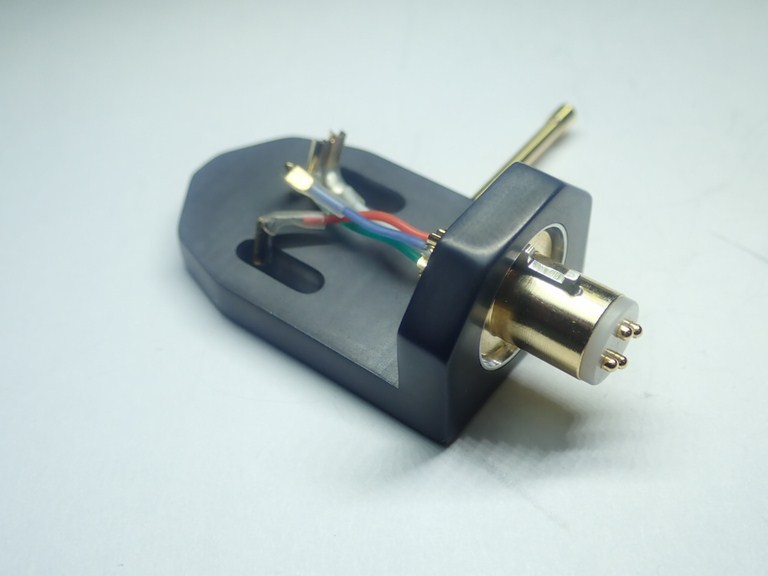

Porta testina in grafite con connettore in ottone placcato oro e finger lift ottone placcato oro = peso 13.5 g circa

Porta testina in grafite con connettore in alluminio annodizzato  nero e finger in acciaio vernicato nero  = peso 11.5 g circa

In questo modo è possibile scegliere il peso in base alle proprie esigenze.

INDICARE IL MODELLO AL MOMENTO DELL ACQUISTO

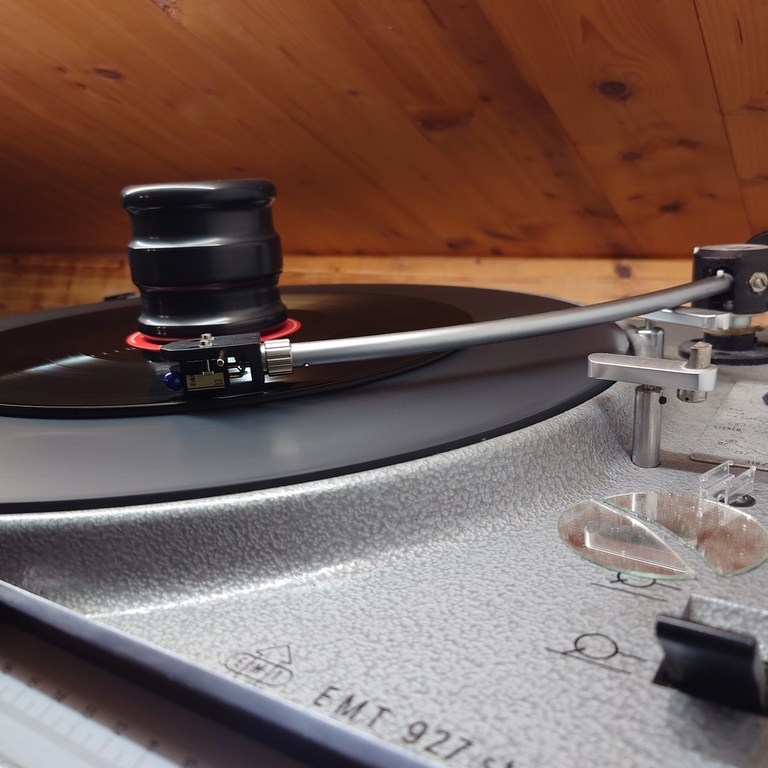

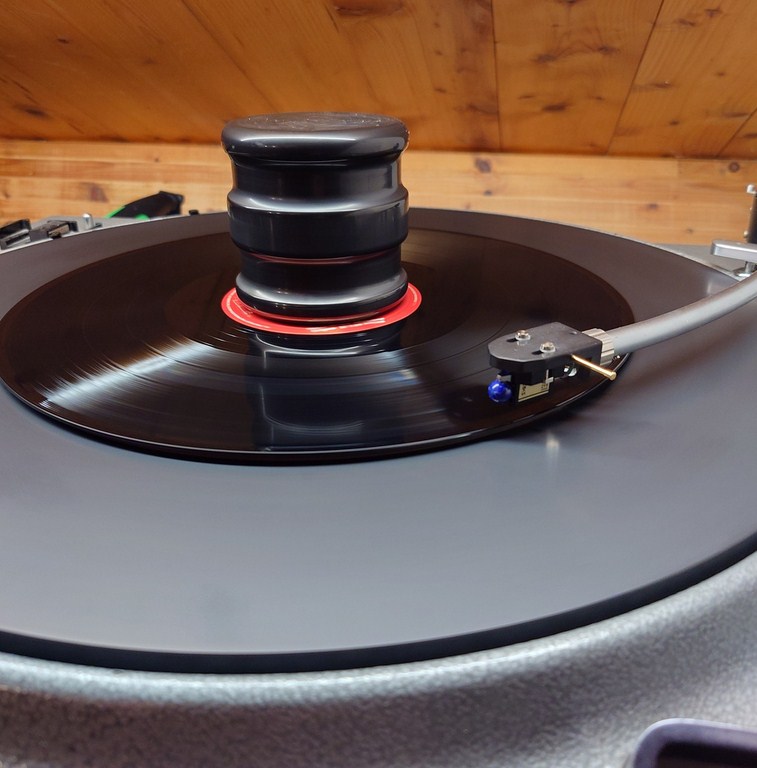

Con questo tipo di porta testina è possibile montare tutte le testine che rispettino la distanza di montaggio richiesta da Emt, come ad esempio la Denon DL 103.

Il limite di montaggio non dipende dal porta testina , ma dalla costruzione della testina che si vuole montare.

Ogni porta testina viene realizzato con fresa a controllo numerico da un blocco di grafite isostatica HDG alta densita.

Il processo di realizzazione dei connettori eia prevede

1 realizzazione dei connettori

2 montaggio della parte interna realizzata in Delrin.

3 fresatura per il montaggio della chiave realizzata in acciaio inox a taglio laser

4 montaggio e fissaggio della chiave

5 fresatura della chiave in acciaio inox e del connettore per allocare una spina da 0.5 mm x 2.5 mm che blocchi definitivamente la chiave in acciaio inox.  La spina essendo montata sul piano che tocca il porta testina è totalmente invisibile.

6 montaggio di ogni singolo connettore su CNC per la realizzazione dei fori

7 montaggio dei  4 pin in ottone con doppia placcatura in oro

8 lucidatura della chiave

9 test di ogni singolo connettore finito su 2 bracci EMT

i procedimenti 4 5 8 sono procedimenti realizzati al microscopio

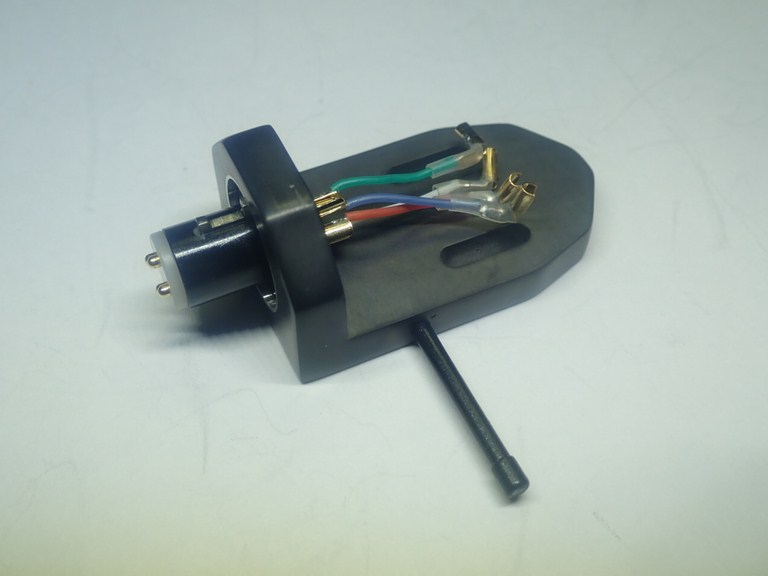

I set fili testina sono realizzati utilizzando  clips in bronzo fosforoso su nostro stampo e fili in rame argentato OFC con rivestimento in morbido silicone. Le clips lato testina sono piegate a 90 ° mentre sul  lato connettore le clips sono di misura più corta. Tutto ciò per ridurre gli spazi di montaggio e agevolare il montaggio della testina.

Tutto il processo di saldatura dei set fili  viene realizzato al microscopio solo cosi si ha la certezza che le saldature siano realizzate alla perfezione.

Il porta testina presenta al suo interno un collare in alluminio con un foro superiore  filettato con  grano e brugola in dotazione per regolazione dell'azimut

Ogni singolo porta testina  è lucidato a mano in piu riprese fino a raggiungere la perfezione.

Faccio notare che per realizzare un  porta testina come questo in tutti i suoi processi produttivi occorrono circa 8 ore di lavoro.

Made in Italy by Audiosilente.
